چگونه یک خرید مطمعن اورینگ داشته باشیم؟
خرید اورینگ ، نوعی درز بند مکانیکی است و اغلب از جنس الاستومر و گرد می باشند ،اورینگ به طور رایج به طوری طراحی
می شود که در یک شییار نشسته در طول فرایند مونتاژ بین دو یا چند قسمت فشار داده می شود وا باعث آب بندی میکانیکی
بین قطعات می شود .
از خرید اورینگ ممکن است برا آب بندی دو قسمت ثابت(استاتیک)یا دو قسمت متحرک(دینامیک) استفاده می شود .
برای مثال برای کاربرد اورینگ بصورت دینامیک می توان به آب بندی شفت پمپ ها یا پیستون های سیلندرهای هیدرولیکی نام برد.
در کاربرد آب بندی مایع یا گاز به صورت استاتیک اورینگ به صورتی فشرده می شود که لقی به صفر می رسد .
ماده اورینگ به گونه ای ولکانیزه شده که برای سیال غیر قابل نفوذ است،جنس و خرید اورینگ با سیال سازگار بوده و خورده نمی شود.
اورینگ یکی از متداول ترین روش های آب بندی درطراحی ماشین آلات می باشد چرا که ساخت آنها آسان قیمت آنها ارزان و نصب
آنها ساده و قابلیت اطمینان آنها بالا می باشد.
اورینگ ها قابلیت “آب بندی در فشار هایی تا ۳۵۰ بار را نیز دارند.
ماکسیمم فشار قابل تحمل اورینگ به سختی آب بند و لقی شیار بستگی دارد.
روش ساخت و خرید اورینگ سیلیکونی چگونه است؟
خرید اورینگ سیلیکونی ها را می توان به روش های مختلفی از جمله اکستروژن ،قالبگیری تزریقی،قالب گیری فشاری یا قالب گیری انتقالی تولید کرد.
طراحی و تولید اورینگ ها
اورینگ ها در سایز های متنوع و با اندازه های استاندارد خرید اورینگ سیلیکونی متریک و اینچی موجود می باشند.
سایز اورینک ها،با قطر داخلی و قطر سطح مقطع (ضخامت )آنها بیان می شود.
متداول ترین کاربرد اورینگ ها
عملکرد موفق خرید اورینگ سیلیکونی بستگی به طراحی مکانیکی صلبی دارد که بتواند نیروی موثری به اورینگ برای تغییر
شکل مورد نیاز به آن وارد کند.
این کار باعث تنش مکانیکی محاسبه شده ای بین نقاط تماس اورینگ می شود .
تا زمانی که فشار سیال داخل محفظه از تنش تماسی اورینگ بیشتر نشود ،نشتی ایجاد نخواد شد،فشار داخل محفظه از طریق
اورینگ فشرده شده منتقل خواهد شد و در نتیجه هر چه فشار داخل محفظه بیشتر شود تنش تماسی نیز بیشتر خواهد شد .
به همین دلیل تا زمانی که اورینگ دچار شکست مکانیکی نشود به راحتی می تواند محفظه را آب بند نگه دارد.
متداول ترین عامل شکست عملکرد اورینگ ها،اکستروژن یا کشیده شدن اورینگ ها بین قطعات جفت شونده می باشد.
آب بندی به گونه ای طراحی می شود که بین اورینگ و سطح آب بندی شونده یک تماس نقطه ای برقرار شود این کار باعث یک
تمرکز تنش موضعی بالا شده که به حفظ فشار بالا محفظه کمک می کند به گونه ای که مقدار آن از تنش تسلیم بدنه اورینگ بالا
تر نمی رود .
ساختار منعطف و لاستیکی اورینگ ها به کاهش اثرات نواقص موجود در سطح کمک می کند.
با این حال داشتن یک کیفیت سطح خوب برای آب بندی قابل اطمینان الزامی است.
مخصوصا در دماهای پایین که عملا لاستیک به دمای انتقال شیشه رسیده و در حقیقت به نوعی ساختاری بلوری تبدیل می گردد.
در عملکرد های ساختار دینامیک یا اورینگ هایی که بر روی سطح می لغزند و حرکت دارند، پرداخت نهایی سطح اهمیت بالایی دارد.
اگر سطح بیش از حد زبر باشد باعث آسیب دیدن و سایش اورینگ شده و اگر بیش از حد صاف باشد به آب بند اجازه روانکاری توسط
فیلم مایع را نخواهد داد.
کاربرد اورینگ ها در خلاء
در کاربرد های خلا ،نفوذ پذیزی یا تراوایی ماده باعث بی فایده بودن تماس نقطه ای می شود.
در عوض از فشار های نصب خیلی بیشتری استفاده می شود.به گونه ای که رنگ تماس سطح شیار را پر می کند.
همچنین از رینگ های پشتیبانی برای جلوگییری از تغییر شکل بیش از حد استفاده می شود.
از آنجایی که آب بند فقط در معرض فشار محیط و فشار جزئی گاز داخل محفظه قرار می گیرد،شیب گرادیان آن نزدیک آب بند،
زیاد و در داخل توده ،ملایم خواهد بود.
برعکس گرادیان تنش تماسی در خلاء فوق بالا با فشارهایی کمتر از ۹-^۱۰ تور از اورینگ هایی با جنس مس یا نیکل استفاده
می شود.
همچنین در سیستم های خلاءیی که قرار است داخل نیتروژن مایع فرو برده شوند از اورینگ هایی با جنس ایندیم استفاده می شود.
چرا که لاستیک در دمای خیلی پایین سخت و شکننده می شود.
کاربرد اورینگ در دماهای بالا
در برخی کاربرد های دمای بالا برای خنثی کردن اثر گف ژول (منقبض شدن الاستومر های تحت کشش در دما های بالا ) اورینگها را به صورت متراکم در جهت مماسی نصب می کنند.
خرید اورینگ سیلیکونی
انتخاب اورینگ ها بر اساس فاکتور هایی از قبیل :سازگاری شیمیایی، دمای کاری ،فشار آب بندی،الزامات روانکاری،درومتر،سایز و هزینه انجام می شود.
لاستیک مصنویی-ترموست ها
EPDM:
مقاومت خوبی در برابر آب گرم و بخار مواد شوینده محلول های پتاس سوز آور محلول های هیدروکسید سدیم،روغن ها و گریس های پایه سیلیکنی،بسیاری از حلال های قطبیی و بسیاری از اسید ها و مواد شیمیایی رقیق شده دارد.
فرمولاسیون های ویژه آن برای استفاده با روغن ترمز های مبتنی بر گلیکل بسیار عالی هستند.
برای استفاده با روغن های معدنی شامل روانکار ها ،روغن ها یا سوخت ها نامناسب است.
ترکیبات آن با پروکسید برای دما های بالا مناسب است.
FKM که با نام تجاری وایتون شناخته می شود:
به دلیل مقاومت بالا در برابر گرما و طیف گسترده از مواد شیمیایی شهرت دارد.
از سایر مزایای آن به مقاومت آن در مقابل پیری و فرسودگی،مقاوم بودن آن در برابر گاز ازون،نفوذ پیری گاز بسیار کم
و خاموش شدن خود بخودی در صورت آتش سوزی اشاره کرد.
مواد استاندارد واتون از مقاومت عالی در برابر روغن های معدنی و گریس ها، هیدروکربن های آلیفاتیک،آروماتیک و کلرینه
شده ،سوخت ها ،روغن های هیدرولیک غیر قابل اشتعال و بسیاری از حلال ها و مواد شیمیایی برخوردار هستند.
معمولا در برابر آب گرم ،بخار، حلال های قطبی، روغن ترمز مبتنی بر گلیکل و اسید های آلی با وزن کم مولکولی مقاوم نیستند.
لاستیک نیتریل(NBR-HNBR-HSN-BUNA-n)
این ماده به علت قیمت نسبتا پایین ،خواص مکانیکی خوب و مقاومت در برابر روانکار ها و گریس ها بسیار پر کاربرد است.
خواص فیزیکی و شیمیایی متریال های ان بی آر بستگی به درصد اکریلونیتریل (ای سی ان) پلیمر پایه دارد.
درصد کمی از آن باعث انعطاف پذیری خوب در دمای پایین شده ولی مقاومت آن به روغن هخا و سوخت ها را کاهش می دهد.
هر چه درصد ای سی ان افزایش یابد انعطاف پذیری در دمای پایین کاهش یافته ولی مقاومت آن به روغن ها و سوخت ها افزایش پیدا می کند.
گرید های استاندارد ان بی آر معمولا در برابر روغن های پایه معدنی ،بسیاری از گرید های روغن هیدرولیک ،هیدروکربن های
آلیفاتیک،روغن ها و گریس های پایه سیلیکنی و آب تا دمای ۸۰ درجه سلسیوس مقاوم هستند.
ان بی آر ها معمولا در برابر هیدروکربن های آروماتیک و کلرینه شده،سوخت ها با درصد آروماتیک بالا،حلال های قطبی ،روغن ترمز های پایه گلیکول،و روغن هیدرولیک غیر آتش گیر اچ اف دی مقاوم نیستند.
همچنین ان بی آر مقاومت کمی در برابر ازون ،تغییر دما و فرسایش محیطی دارد.
اچ ان بی آر نسبت به ان بی آر مقاومت خیلی بیشتری نسبت به گرما و ازون و فرسایش دارد و خواص مکانیکی خوب از خود نشان
می دهد.

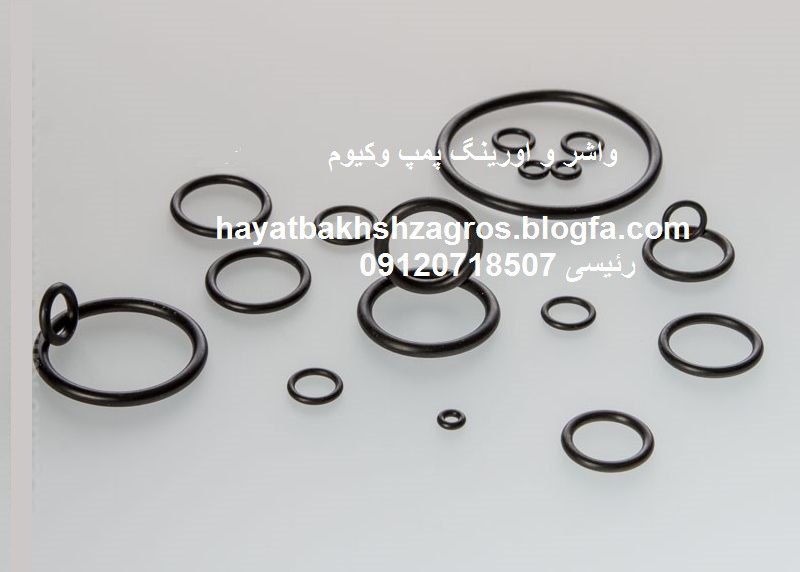

اورینگ ها:
اورینگ ها؛ نقش آب بندی و جلوگیری از نشت روغن را در پمپ های وکیوم بر عهده دارند.
اورینگ ها در قسمت های مختلفی از پمپ های وکیوم کاربرد دارند و از جنس های مختلفی از جمله پلی کربنات ها سیلیکن ها
و غیره ساخته و تحمل دمایی مختلفی دارند که پس از مدتی پس از نصب و کارکرد پمپ های وکیوم ممکن است خاصیت خود
را از دست بدهند و باعث نشت روغن شوند.
لاستیک سیلیکون (اس آی آر)
خرید اورینگ سیلیکونی را به دلیل قابلیت کارکرد آنها در محدوده دمایی گسترده و مقاومت فوق العاده به ازون و فرسایش محیطی مورد توجه هستند.
نسبت به اکثر الستومر های آب بندی خواص فیزیکی سیلیکن ها ضعیف است .
در حالت کلی سیلیکن ها از لحاظ فیزیولژی بی خطر بوده و همین دلیل در بسیاری از کاربرد های داروساز و غذایی مورد استفاده
قرار می گیرند.لاستیک سیلیکن معمولی در برابر آب تا دمای ۱۰۰ درجه سلسیوس،روغن موتور و روغن گریبکس های آلیفاتیک ،
روغن های حیوانی و گیاهی مقاوم است.
اما در برابر سوخت ها روغن های معدنی آروماتیک ،بخار(برای کوتاه مدت دمای ۱۲۰ درجه سلسیوس را تحمل می کند)
روغن ها و گریس های پایه سیلیکنی،اسید ها و قلیاها مقاومت ندارد.
بوتادین رابر
تفلن
بوتیل رابر
هیپالون
ایپیکلرهیدرین رابر
اف اف کا ام
ای سی ام
نئوپرین
پلی ایزوپرین
لاستیک استارن-بوتادین
ترمو پلاستیک ها
الاستومر ترمو پلاستیک
TPO ,LDPE, HDPE, LLDPE, ULDPE
پلی یورتان ترموپلاستیک،پلی اتر،پلی استر،خرید اورینگ
تفاوت پلی یورتان ها با الستومر های کلاسیک در خواص مکانیکی بسیار بهتر آنهاست،مخصوصا آنها از مقاومت بالایی در برابر
سایش،خوردگی و اکستروژن ،استحکام کششی بالا و مقاوت عالی در برابر پارگی برخوردار هستند.
پلی یورتان ها بطور کلی دربابر فرسایش و ازن ،روغن ها و گریس های معدنی ،روغن ها و گریس های پایه سیلیکنی،
مایعات هیدرولیک غیر قابل اشتعال اچ اف آ و اچ اف بی،آب تا ۵۰ درجه سلسیوس و هیدروکربن های آلیفاتیک مقاوم هستند.
PEBA
MPR
TPV
Buna-N
TEEE
پمپ وکیوم زاگرس تولید کننده پمپ های وکیوم روغنی و تعمیرات تخصصی انواع پمپ وکیوم روغنی ،خشک و آبی از بهترین
اورینگ سیلیکونی در تولید محصولات و خدمات خود جهت آب بندی استفاده می کنند،شما می توانید جهت مشاوره و خرید
اورینگ با ما تماس بگیرید.
